Reuze Samengestelde Autoclaaf Hoge Configuratie met het Dubbele Met elkaar verbinden

Volledige Automatische Samengestelde Autoclaaf Hoge Configuratie met het Dubbele Veiligheid Met elkaar verbinden

Ⅰ productomschrijving

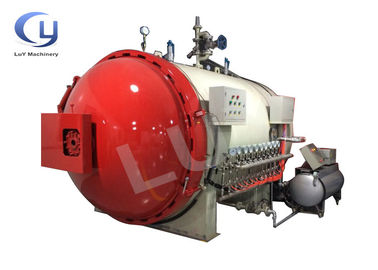

De autoclaaf is hoofdzakelijk samengesteld uit vacuümsysteem, controlesysteem, verwarmingssysteem, koelsysteem, isolatiesysteem en veiligheidssysteem. Het verwarmen pers genezen die kan onder het zuigen van het samengestelde product worden uitgevoerd vormen.

De autoclaaf wordt hoofdzakelijk gebruikt voor het vormen van op polymeer-gebaseerde samengestelde componentenproducten. Het is het belangrijkste materiaal om ononderbroken vezel versterkte thermosetting samengestelde materialen te vervaardigen. Het wordt wijd gebruikt in het vormen van geavanceerde samengestelde materialen, de structuren van de honingraatsandwich en metaal of samengestelde mechanismen plakkend.

Ⅱ technische parameters

Ⅲ details

1. Vacuümsysteem

Het vacuümsysteem bestaat uit vacuümpomp, vacuüm pompende lijn, vacuüm metend lijn, reservebuffertank en vacuümbuffertank. Elke vacuümlijn heeft druksensor, pneumatische klep, het handklep en alarm van het druklek. De vacuümlijn die relatieve onafhankelijkheid werken. Wanneer één van de vacuümlijnen ontbreekt, kan deze vacuümlijn afzonderlijk worden afgesneden, verminderend het effect op het volledige vacuümsysteem en verzekerend de stabiliteit en de veiligheid van het vacuümsysteem.

2. Controlesysteem

Het controlesysteem keurt professionele de controlesoftware goed van de heet-druktemperatuur, die uit PLC de module van de temperatuurcontrole, temperatuursensor, druksensor, controlekabinet en verbindingslijn bestaat. De PL module van de temperatuurcontrole wordt gebruikt om de temperatuurgegevens in de tank door de temperatuursensor aan het PLC controlekabinet over te brengen, en de temperatuurwaarde wordt getoond op de computer in realtime. Het programma van de isolatiefase roept automatisch PID temperatuur het plaatsen om de nauwkeurigheid en de stabiliteit van de temperatuur binnen de autoclaaf te garanderen.

3. Verwarmingssysteem

Het gebruiken van professionele de controlesoftware van de heet-perstemperatuur, bestaat uit thermokoppel, PLC de regelgever van de de modulemacht van de temperatuurcontrole, controlekabinet en verbindingslijn. Het temperatuurgegeven in de tank wordt verzameld door het thermokoppel en aan PLC overgebracht, en dan wordt de outputmacht aangepast aan de het verwarmen buis door PLC en de machtsregelgever. De speciale roestvrij staal 304 elektrische het verwarmen buis wordt verwarmd snel en heeft een lange levensduur. De temperatuurventilator geeft en spreidt meer uniform de hitte in de tank door de speciale raad van de temperatuuromloop uit. De temperatuur is eenvormig en er is geen dode hoek en de druk is constant.

4. Koelsysteem

De waterkoelingsmethode wordt goedgekeurd, en de temperatuur van elk die punt in de tank door het thermokoppel wordt verzameld wordt overgebracht aan het PLC controlesysteem. Volgens de het procesvereisten van de gebruiker, controleert het controlesysteem het het doorgeven tarief van de veranderlijke frequentie koelpomp en het omlooptarief van de ventilator op hoge temperatuur en hoge druk, daardoor controlerend het het koelen tarief.

Ⅳ onze voordelen

1. strakheid van tank: het wordt gemaakt van tank, tankdeur, motor op hoge temperatuur, de verdelingslaag van de luchtleidingshitte aan vorm in één hoge druk bestand, op hoge temperatuur tank

2. veiligheidskoppeling: het wordt gemaakt van druk automatische koppeling, handkoppeling, over het apparaat van het drukalarm.

3. Snel open deurapparaat: hand of automatisch snel open ontwerp, zelfs als de macht weg, het de deur beginnen en kan sluiten

4. Verzegelend apparaat: de deur keurt kiezelzuurgel het vullen lucht goed, kan het 500 graad dragen, die zich in één hoge drukgesloten recipiënt op hoge temperatuur vormen

5. Druksysteem: van de drukoverdracht en controle het systeem omvat luchtcompressor, opslagtank, de klep van de drukcontrole, pijp, druktransformator, en drukmaat.

6. Verwarmingssysteem: roestvrij staal het verwarmen de pijp, ventilator op hoge temperatuur, windplaat, isolatielaag, het systeem.heating macht van de temperatuurcontrole stelt met het binnenvereiste van de tank maximum temperatuur tevreden en het opheffen van temperatuur

7. Het systeem van de temperatuuromloop: het maakte omhoog van omloopventilator, windplaat, en de dekking van de gidsstroom om het verwarmen overdracht en omloopvorm in eenvormige temperatuur te verbeteren

8. Vacuümsysteem: het maakte omhoog van vacuümpomp, pijp, vacuümmaat, vacuümdal, aan de vacuümvoorwaarde van het leverings samengestelde materiaal

9. Automatische controlesysteem: keur PLD en verwarde controle goed, om de druk te realiseren, temperatuur, die etc. volledige proceshoogte koelen – precisiecontrole en in time verslag
